Detalhes do Produto
Rede no Exterior. Qualidade CAT 6.

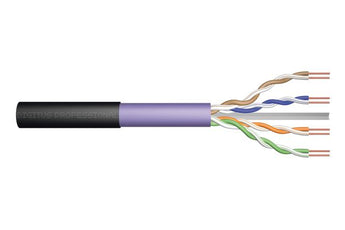

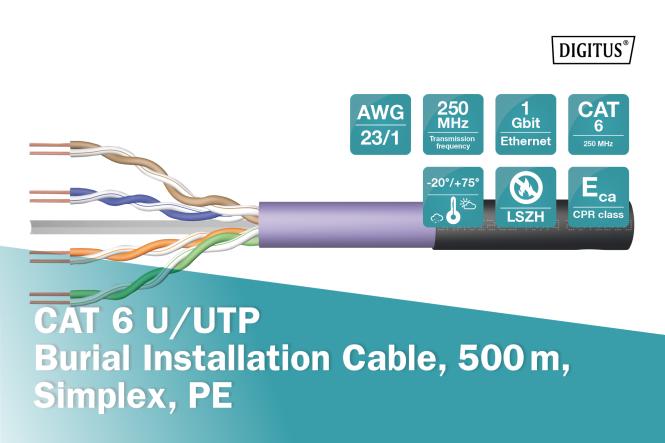

O Digitus DK-1613-VH-5-OD é um cabo de instalação CAT 6 U/UTP para exterior, fornecido em bobina de 500 metros. Com condutores de cobre nu maciço AWG 23/1, frequência de transmissão de 250 MHz e suporte para Gigabit Ethernet e PoE, permite preparar ligações permanentes de rede com componentes compatíveis.
Porquê Escolher o Digitus DK-1613-VH-5-OD?
CAT 6 a 250 MHz para Gigabit Ethernet
Concebido para redes de 1 Gbit/s, combina quatro pares entrançados e construção U/UTP, sem blindagem individual ou global. A indicação de certificação Permanent Link apoia a utilização em cablagem permanente, mediante instalação e terminação adequadas.
Condutores em Cobre Maciço AWG 23/1
Os oito condutores de cobre nu maciço utilizam isolamento em polietileno de alta densidade (HD-PE). A identificação por cores dos quatro pares facilita a preparação e a terminação da cablagem.
Bainha Exterior PE e Bainha Interior LSZH
A construção para exterior inclui uma bainha PE preta e uma bainha interior LSZH violeta com classificação Eca indicada segundo EN 50575. Os valores de diâmetro, espessura e massa identificados como Eca nas especificações referem-se à camada Eca, não devendo ser confundidos com as características totais do conjunto com PE.
Suporte para Power over Ethernet
O suporte PoE permite integrar dados e alimentação em instalações com equipamentos compatíveis. Dimensione cada ligação de acordo com a potência necessária, o comprimento, as terminações e as condições de instalação.
Bobina de 500 Metros para Instalação à Medida
O fornecimento em bobina permite cortar os troços necessários para cada percurso. Respeite os limites de tração, os raios de curvatura e o intervalo de temperatura de instalação de 0 a 50 °C para preservar as características do cabo.
IDENTIFICAÇÃO E APLICAÇÃO
| Modelo | DK-1613-VH-5-OD |
|---|---|
| Categoria | CAT 6 |
| Construção | U/UTP, para instalação no exterior |
| Comprimento e fornecimento | 500 m em bobina |
| Ethernet | 1 Gbit/s |
| Frequência de transmissão | 250 MHz |
| Permanent Link | Certificado, conforme informação fornecida |
| PoE | Suportado |
PROPRIEDADES FÍSICAS
| Condutor | Cobre nu maciço, AWG 23/1 |
|---|---|
| Isolamento | HD-PE (polietileno de alta densidade) |

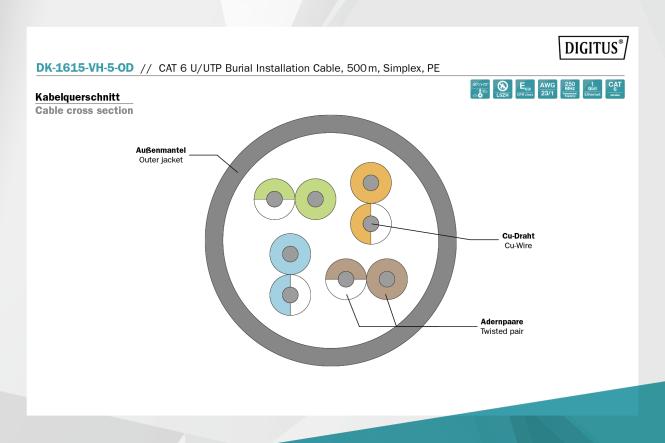

| Condutores e pares | 8 condutores isolados, entrançados em 4 pares |
| Código de cores | Azul/branco; laranja/branco; verde/branco; castanho/branco |
| Blindagem individual dos pares | Sem blindagem |
| Blindagem global | Sem blindagem |
| Bainha interior | LSZH, classe Eca segundo EN 50575 |
| Bainha exterior para exterior | PE |
| Espessura nominal da bainha Eca | 0,5 mm |
| Cores das bainhas | Violeta (Eca); preto (PE) |
| Diâmetro exterior nominal (Eca) | 6,8 mm |
| Massa por comprimento (Eca) | 48 kg/km |

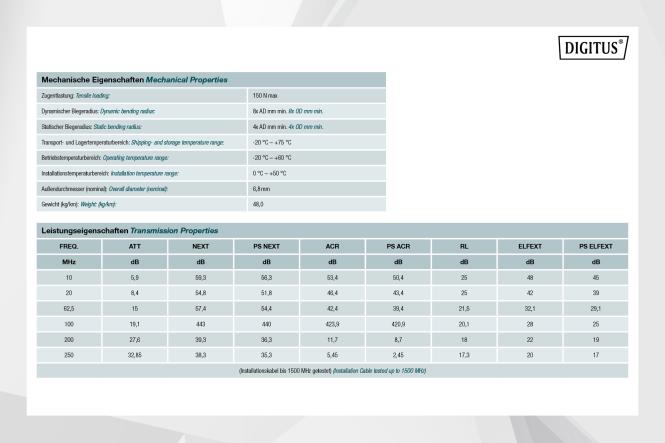

PROPRIEDADES MECÂNICAS E AMBIENTAIS
| Tração máxima | 150 N |
|---|---|
| Raio mínimo de curvatura dinâmico | 8 × diâmetro exterior (AD) |
| Raio mínimo de curvatura estático | 4 × diâmetro exterior (AD) |
| Temperatura de transporte e armazenamento | −20 a +60 °C |
| Temperatura de funcionamento | −20 a +75 °C |
| Temperatura de instalação | 0 a +50 °C |
PROPRIEDADES ELÉTRICAS E DE TRANSMISSÃO
| Impedância | 100 ± 5 Ω a 1–250 MHz |
|---|---|
| Capacitância nominal | 40 pF/m a 800 MHz |
| Desequilíbrio de capacitância (par-terra) | Máximo de 1,5 pF/m a 1 kHz |
| Resistência de isolamento | Mínimo de 5 GΩ·km |
| Resistência DC | Máximo de 72 Ω/km; desequilíbrio máximo de 2% |
| Resistência de laço | Máximo de 147 Ω/km; desequilíbrio máximo de 2% |
| Tensão máxima de funcionamento | 72 V DC |
| Atenuação de acoplamento | CA-Type 3 |
| Atraso de fase | Máximo de 535 ns/100 m |
| Atraso temporal | Máximo de 20 ns/100 m |
| Classe de isolamento | «b», segundo EN 50174-2 |
| NVP | 69% |
