Detalhes do Produto
Mais Velocidade para a Sua Rede Multi-Gigabit.

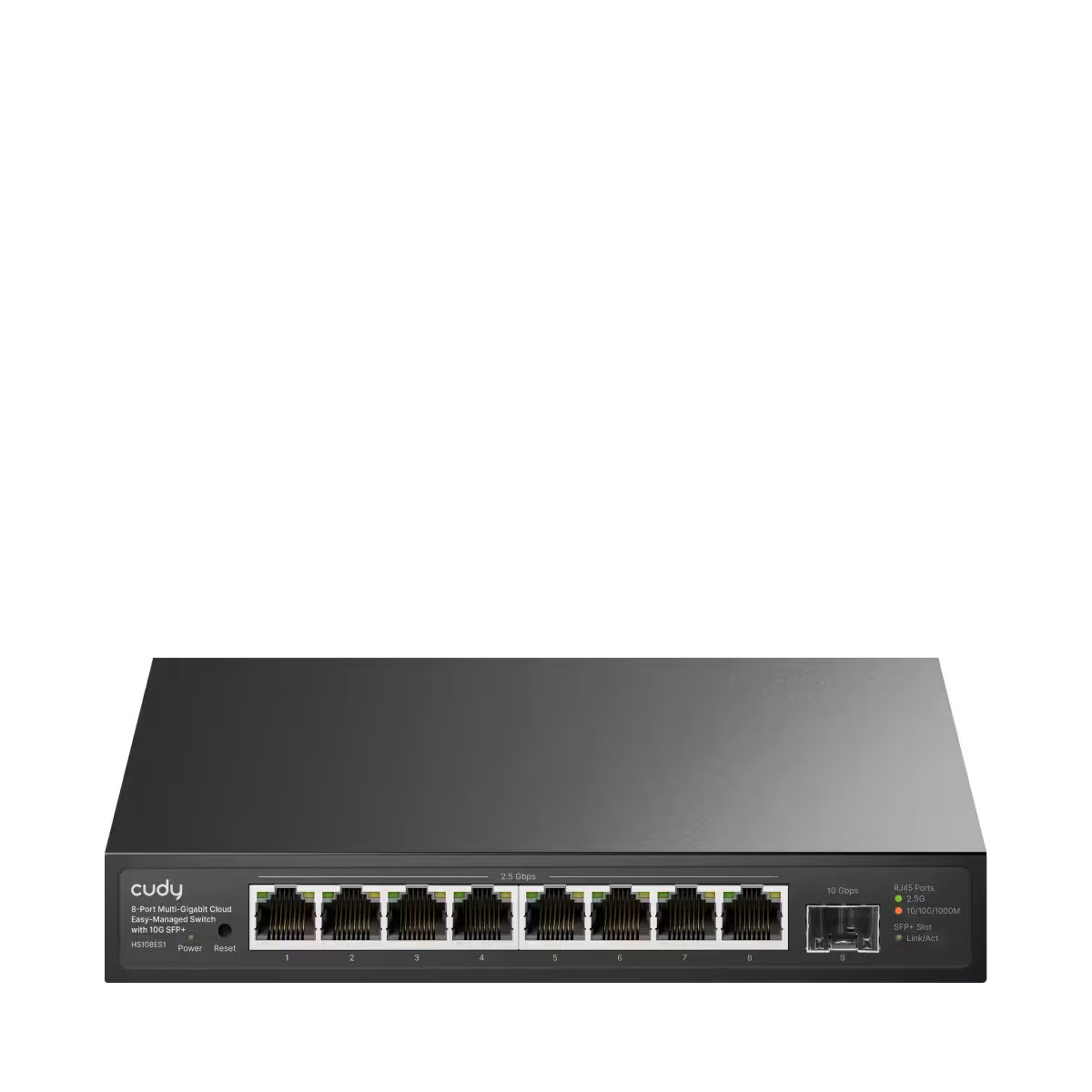

O Cudy HS108ES1 é um switch com funcionalidades essenciais de gestão, oito portas RJ45 2,5 Gigabit e uma ranhura SFP+ até 10 Gbps. Foi concebido para interligar pontos de acesso de alto desempenho, NAS e computadores com interfaces compatíveis, permitindo organizar o tráfego através de VLAN, QoS e agregação estática. A caixa metálica compacta adapta-se à secretária ou à parede.
Porquê Escolher o Cudy HS108ES1?
Oito Portas Ethernet 2,5G
As oito portas RJ45 suportam ligações até 2,5 Gbps, com distância indicada de 100 metros através de cabo Cat. 5e ou superior. Para ultrapassar Gigabit, os equipamentos ligados também precisam de interfaces compatíveis. O débito útil depende dos dispositivos, dos cabos e da sobrecarga dos protocolos.
SFP+ com Suporte 10G, 2,5G e 1G
A ranhura SFP+ permite criar uma ligação de maior capacidade a outro equipamento de rede ou integrar uma ligação ótica. Suporta velocidades de 10G, 2,5G e 1G; as características e a distância dependem do módulo instalado e da compatibilidade da ligação.
Gestão Web, VLAN e QoS
A interface web permite configurar as portas e segmentar a rede com VLAN 802.1Q. A QoS por DSCP, 802.1p ou porta, com oito filas e escalonamento SP/WRR, ajuda a definir prioridades para o tráfego de acordo com a instalação. A Cudy App está indicada como funcionalidade futura.
Agregação Estática e Monitorização
Configure até dois grupos de agregação estática, com um máximo de quatro portas por grupo. O espelhamento de portas, a monitorização de tráfego e a limitação de débito ajudam no acompanhamento da rede. A agregação não implica que uma ligação individual obtenha a soma das velocidades das portas.
Prevenção de Loops e EEE
Inclui deteção e prevenção de loops, controlo de tempestades de tráfego e EEE 802.3az. A capacidade máxima de comutação indicada é de 60 Gbps e a taxa máxima de encaminhamento é de 44,64 Mpps, valores globais que não representam a velocidade de uma única porta.
Formato Compacto em Metal
Com dimensões de 190 × 100 × 28 mm, pode ser colocado numa secretária ou montado na parede. Inclui adaptador de alimentação 12 V/1 A, com consumo em repouso indicado de 4 W. O consumo máximo indicado varia entre 9 W e 10 W consoante o módulo SFP utilizado.
Extensão por Cobre até 250 Metros
A transmissão até 250 metros requer cabo Cat. 5e ou superior e configurar a porta para 10 Mbps no software. O modo de extensão não oferece 2,5 Gbps a essa distância.
Ideal Para Quem?
Redes com NAS e Computadores Multi-Gigabit
Para interligar equipamentos compatíveis acima de Gigabit e apoiar transferências de ficheiros, tendo em conta os limites do armazenamento e das interfaces de cada dispositivo.
Pontos de Acesso com Ethernet 2,5G
Para integrar pontos de acesso com ligação de dados 2,5G numa rede com VLAN e prioridades de tráfego.
Escritórios e Redes Domésticas Exigentes
Para quem procura portas Multi-Gigabit, uma ligação SFP+ e funcionalidades de gestão num equipamento compacto.
HARDWARE E INTERFACES
| Versão do modelo | HS108ES1 1.0 |
|---|---|
| Flash / ROM | 4 MB (32 Mbit) NOR |
| Ranhuras SFP+ 10G | 1 |
| Portas RJ45 2,5G | 8 |
| Notas Ethernet | SFP+ suporta velocidades 10G/2,5G/1G |
| Monitorização SFP DDM | Não |
| Portas RJ45 blindadas | Não indicado |
| Portas em modo de extensão | Configurável |
| Portas em modo VLAN | Configurável |
| LEDs | Alimentação Velocidade/Link/ACT de cada porta Ethernet Link/ACT das portas de fibra |
| Botão físico | Reset |
DESEMPENHO
| Velocidade e distância máximas por cobre | Cat. 3 ou superior: 100 m a 10 Mbps Cat. 5 ou superior: 100 m a 100 Mbps Cat. 5e ou superior: 100 m a 2,5 Gbps Cat. 5e ou superior: 250 m a 10 Mbps |
|---|---|
| Nota sobre transmissão a 250 m | Disponível quando a velocidade da porta é configurada para 10 Mbps no software |
| Características e distância óticas | Dependem do módulo ótico instalado |
| Tabela de endereços MAC | 4096 |
| VLANs | 4096 |
| Capacidade máxima de comutação | 60 Gbps |
| Taxa máxima de encaminhamento | 44,64 Mpps |
| Jumbo Frame | 9 KB |
| Buffer de pacotes | 4 Mbit |
ALIMENTAÇÃO
| Tipo de entrada | Ficha DC |
|---|---|
| Poupança básica de energia | Não indicado |
| Método de alimentação | DC |
| Entrada de alimentação | 12 V ⎓ 1 A |
| Adaptador incluído | Entrada: 100–240 V~, 50/60 Hz Saída: 12 V ⎓ 1 A |
| Consumo máximo | 10 W com módulo SFP-RJ45 9 W com módulo SFP-SC |
| Consumo em repouso | 4,0 W |
COMUTAÇÃO E FUNCIONALIDADES L2
| Protocolos 802.3 | 802.3x: controlo de fluxo 802.3i: 10BASE-T 802.3u: 100BASE-TX 802.3ab: 1000BASE-T 802.3bz: 2.5GBASE-T 2.5GBASE-X 802.3z: 1000BASE-X 802.3ae: 10GBASE-R |
|---|---|
| Protocolos 802.1 | 802.1p: QoS/CoS de camada 2 LAN 802.1q: operação de bridge VLAN |
| Ethernet | Full Duplex Half Duplex (CSMA/CD) Autonegociação Auto MDI/MDIX |
| Método de encaminhamento | Store-and-Forward |
| Gestão de portas | Ativação/desativação de portas Velocidade de negociação Segurança de portas / restrição MAC Port Trunk (agregação estática) Espelhamento de portas Limitação de débito Configuração de Jumbo Frame Controlo de tempestades de tráfego Monitorização de tráfego Gestão de endereços MAC EEE (802.3az) |
| Funcionalidades L2 | Prevenção de loops Deteção de loops VLAN 802.1Q QoS DSCP QoS 802.1p QoS baseada em portas 8 filas Escalonamento SP/WRR |
| Agregação estática | Máximo de 4 portas por grupo / máximo de 2 grupos |
| Sessões de espelhamento de portas | 1 |
FIABILIDADE E AMBIENTE
| MTBF | > 200 000 h |
|---|---|
| Ligação à terra | Ponto de ligação à terra |
| EMS — ESD | IEC/EN 61000-4-2, nível 3: contacto 6 kV; ar 8 kV |
| EMS — sobretensões | IEC/EN 61000-4-5, nível 3: alimentação DM 2 kV, CM 2 kV; RJ45 CM 6 kV |
| Temperatura de funcionamento | 0 °C a 40 °C (32 °F a 104 °F) |
| Temperatura de armazenamento | -40 °C a 70 °C (-40 °F a 158 °F) |
| Humidade de funcionamento | 10% a 90%, sem condensação |
| Humidade de armazenamento | 5% a 90%, sem condensação |
SISTEMA E GESTÃO
| Métodos de controlo | Página de configuração web Cudy App (em breve) |
|---|---|
| Atualização de firmware | Atualização local |
| Cópia de segurança e restauro | Backup e restauro da configuração |
| Ferramentas de diagnóstico | Ping |
| Idiomas | Inglês, bengali, alemão, espanhol, francês, português, russo, árabe, indonésio, hindi, urdu, chinês tradicional e chinês simplificado |
CARACTERÍSTICAS FÍSICAS E EMBALAGEM
| Dimensões do produto | 190 × 100 × 28 mm (7,48 × 3,94 × 1,1 polegadas) |
|---|---|
| Peso do produto | 529,3 g (18,67 oz) |
| Material da caixa | Metal |
| Instalação | Secretária ou parede |

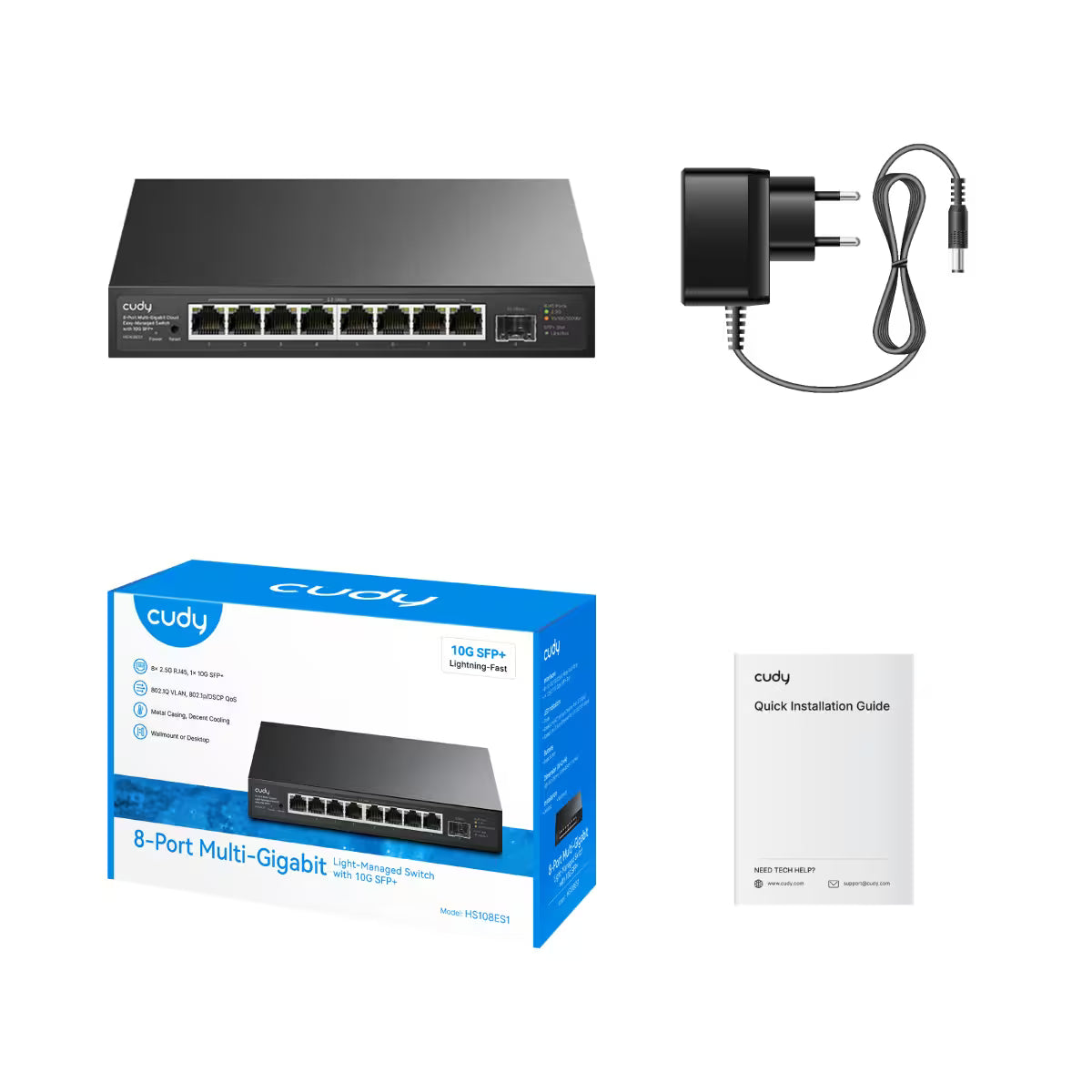

| Conteúdo da embalagem | HS108ES1 Adaptador de alimentação Guia de instalação |
| Dimensões da embalagem de retalho | 209 × 132 × 81,5 mm (8,23 × 5,2 × 3,21 polegadas) |
| Peso da embalagem de retalho | UE: 781,4 g (27,56 oz) |
| Unidades por caixa | 10 |
| Peso líquido da caixa | UE: 7,8 kg (17,2 lbs) |
| Peso bruto da caixa | UE: 8,5 kg (18,74 lbs) |
| Dimensões da caixa | 43,8 × 42,8 × 15,1 cm (17,24 × 16,85 × 5,94 polegadas) |
