Detalhes do Produto

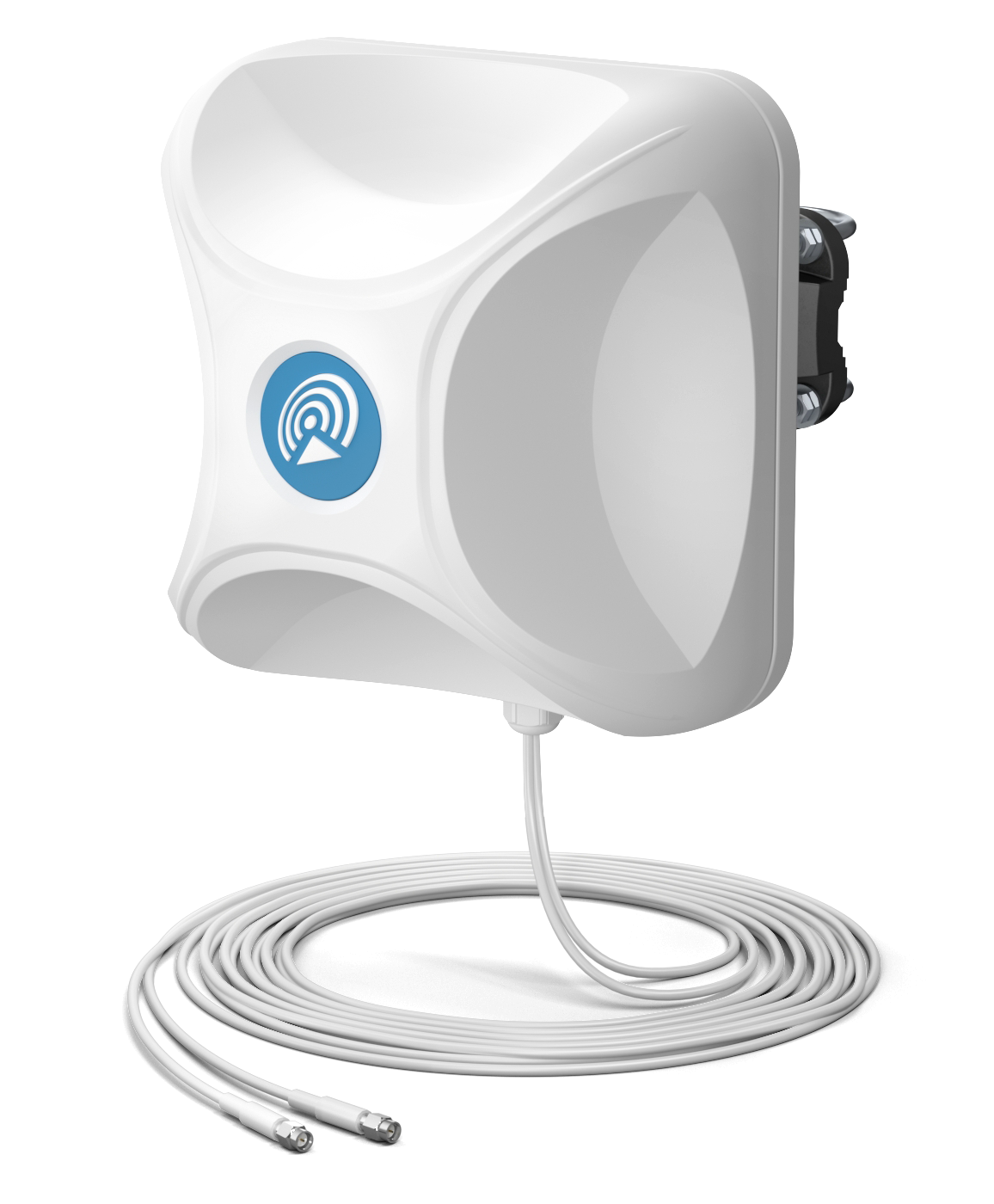

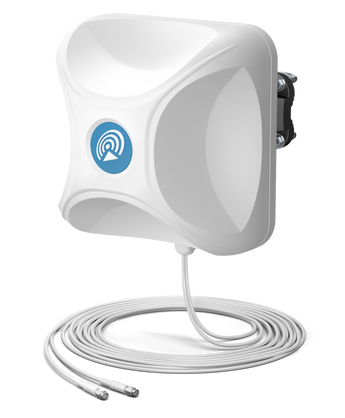

QuPanel 5G / LTE direcional MIMO 2x2 é uma antena externa 5G de banda ultra larga.
É projetado principalmente para dispositivos LTE/5G/3G/2G que exigem conexões de alta eficiência. O suporte de montagem permite que a antena seja instalada nos edifícios (em poste ou em parede)
Especificações
Frequência:
617 - 960 MHz
1,7 - 2,7 GHz
3,3 - 4,6 GHz
4,7 - 6,0 GHz
Ganho:
617 - 960 MHz: 6 dBi
1,7 - 2,7 GHz: 7dBi
3,3 - 4,6 GHz: 7 dBi
4,7 - 6,0 GHz: 5,5dBi
Bandas LTE suportadas: 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106
Bandas 5G suportadas: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256
ROE: <2,00, máximo <3,00
Largura de feixe: 80°/80° ±15°
Polarização: X (+-45 graus)
Impedância: 50O
Material: ABS, alumínio, PTFE, fibra de vidro
Tipo de Conector: SMA
Proteção: IP67
Dimensões: 486,0x292,2x105,6mm
Comprimento do Cabo: 10m
Peso: 2,8kg
Temperatura de operação: De -40°C a 80°C
Especificações da Antena 5G/LTE
| Frequência | 617-960 MHz | 1.7-2.7 GHz | 3.3-4.6 GHz | 4.7-6.0 GHz |
|---|---|
| Ganho | 6 dBi (617-960 MHz)7 dBi (1.7-2.7 GHz)7 dBi (3.3-4.6 GHz)5.5 dBi (4.7-6.0 GHz) |
| VSWR | <2.00, máx <3.00 |
| Feixe | 80°/80° ±15° |
| Polarização | X (+-45 graus) |
| Impedância | 50 O |
Especificações Mecânicas
| Materiais | ABS, alumínio, PTFE, fibra de vidro |
|---|---|
| Tipo de Conector | SMA |
| Proteção de Ingresso | IP68 |
| Dimensões | 486.0 x 292.2 x 105.6 mm |
| Peso | 2.8 kg |
| Temperatura de Operação | -40°C a 80°C |
| Diâmetro do Mastro | 25-66 mm |
