Detalhes do Produto
NOTA: Produto fornecido desmontado (Flat Pack) para transporte fácil.
Organize a Sua Infraestrutura num Armário Rack 22U.

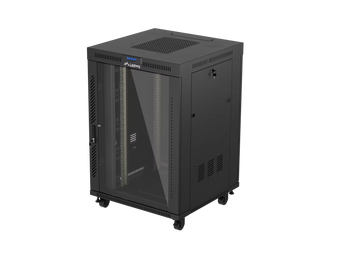

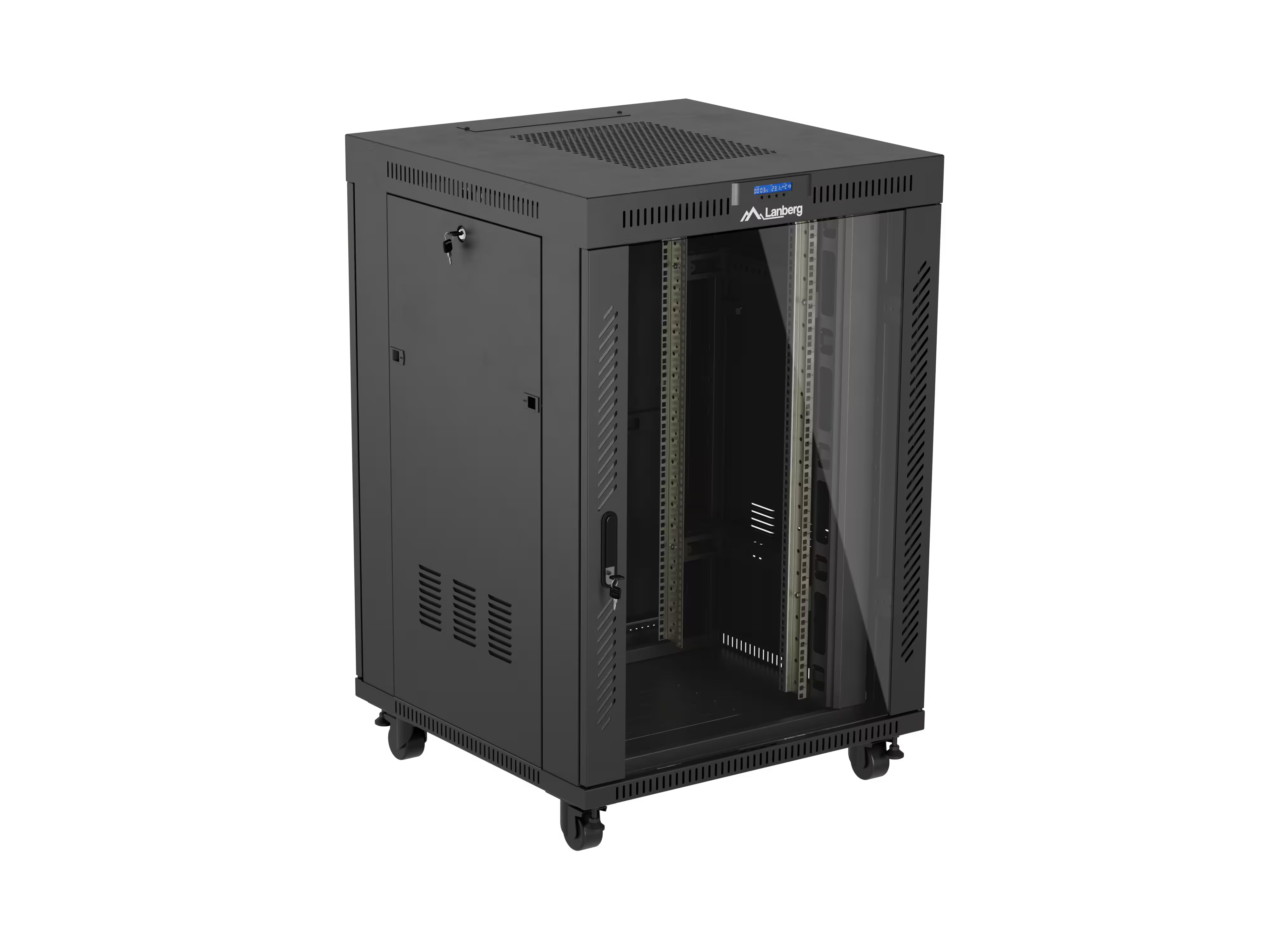

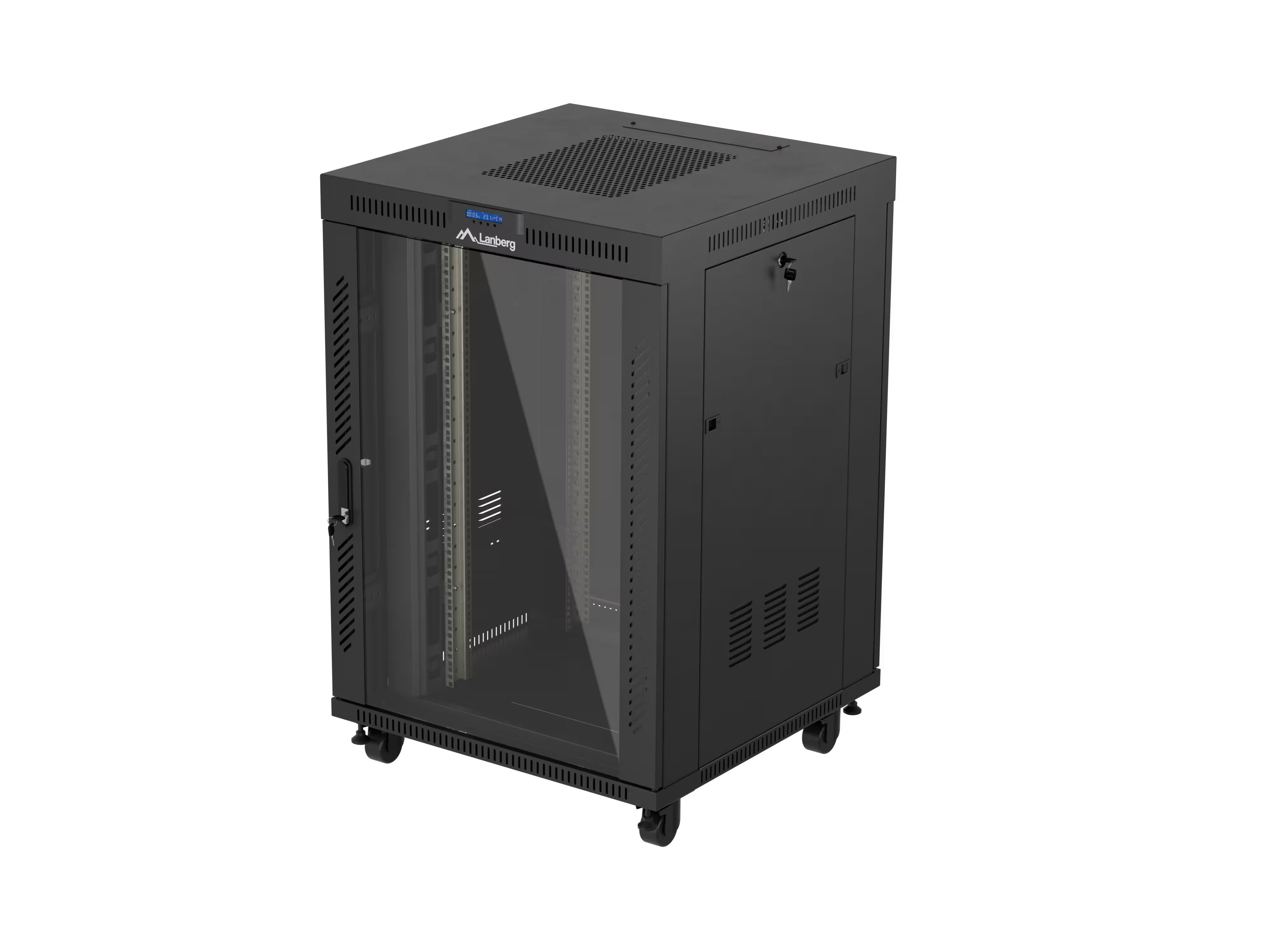

O Lanberg FF01-8822-12BL é um armário de chão para equipamentos de 19 polegadas, com capacidade de 22U e acabamento preto RAL 9004. Fornecido para automontagem, apresenta dimensões exteriores de 800 × 800 × 1239 mm, porta frontal em vidro temperado, porta traseira metálica, painel LCD e termóstato.
Porquê Escolher o Lanberg FF01-8822-12BL?

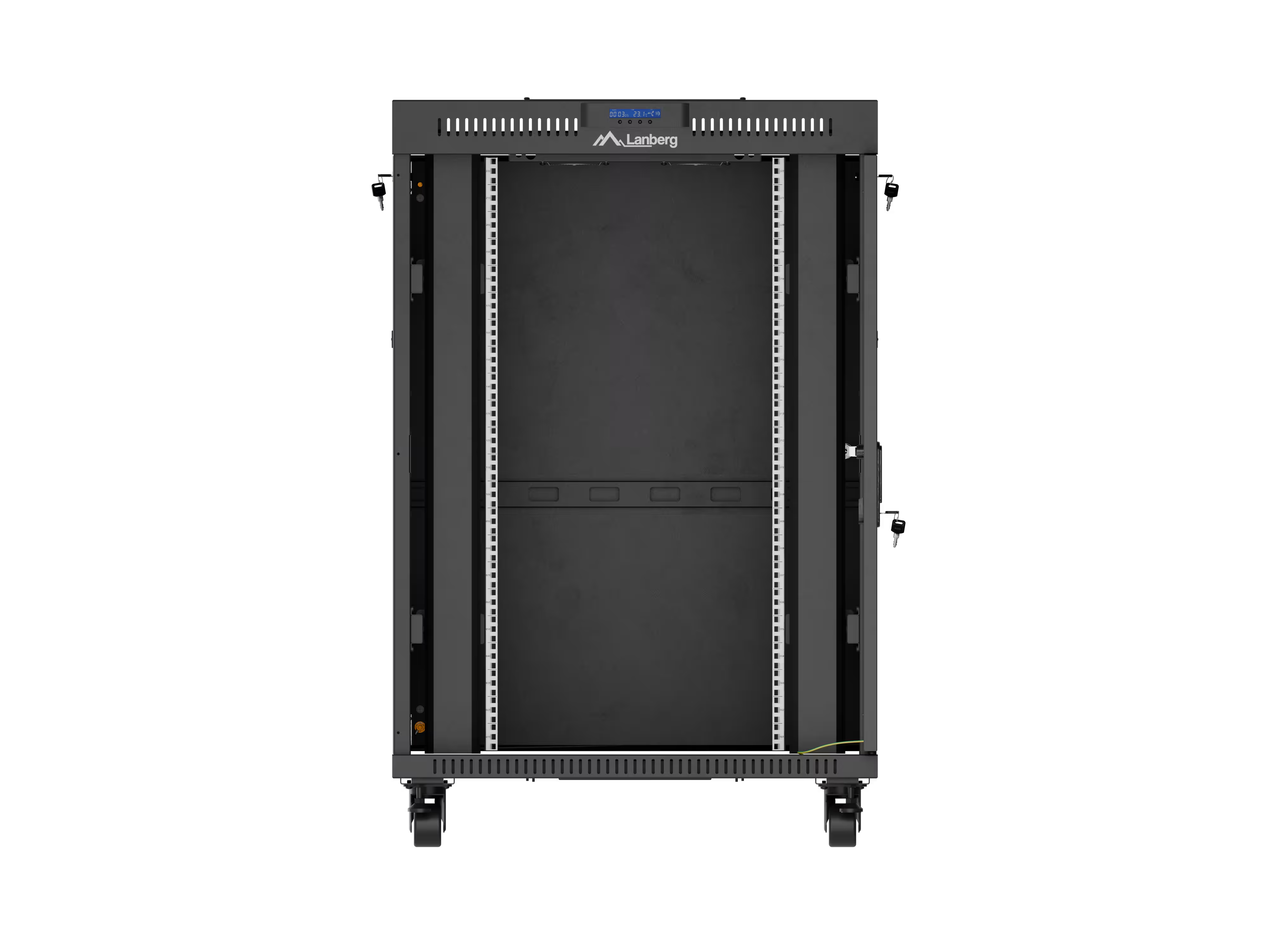

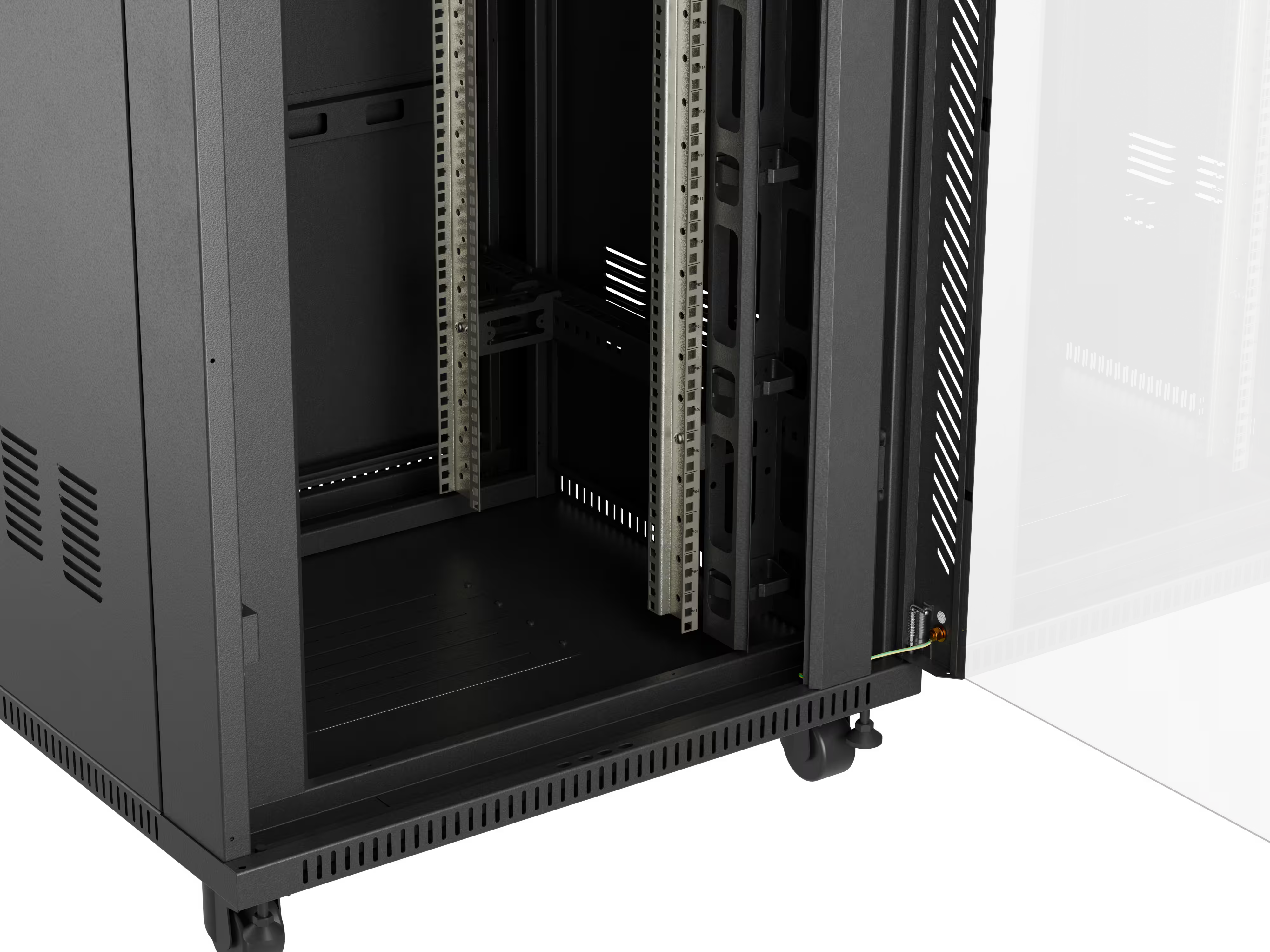

22U com Profundidade de Trabalho de 720 mm
O formato de 19 polegadas e os quatro carris verticais permitem planear a instalação de equipamentos de rack compatíveis. A profundidade de trabalho indicada é de 720 mm, distinta dos 800 mm exteriores. Confirme as dimensões dos equipamentos, os suportes e as folgas para cabos e ventilação antes da montagem.

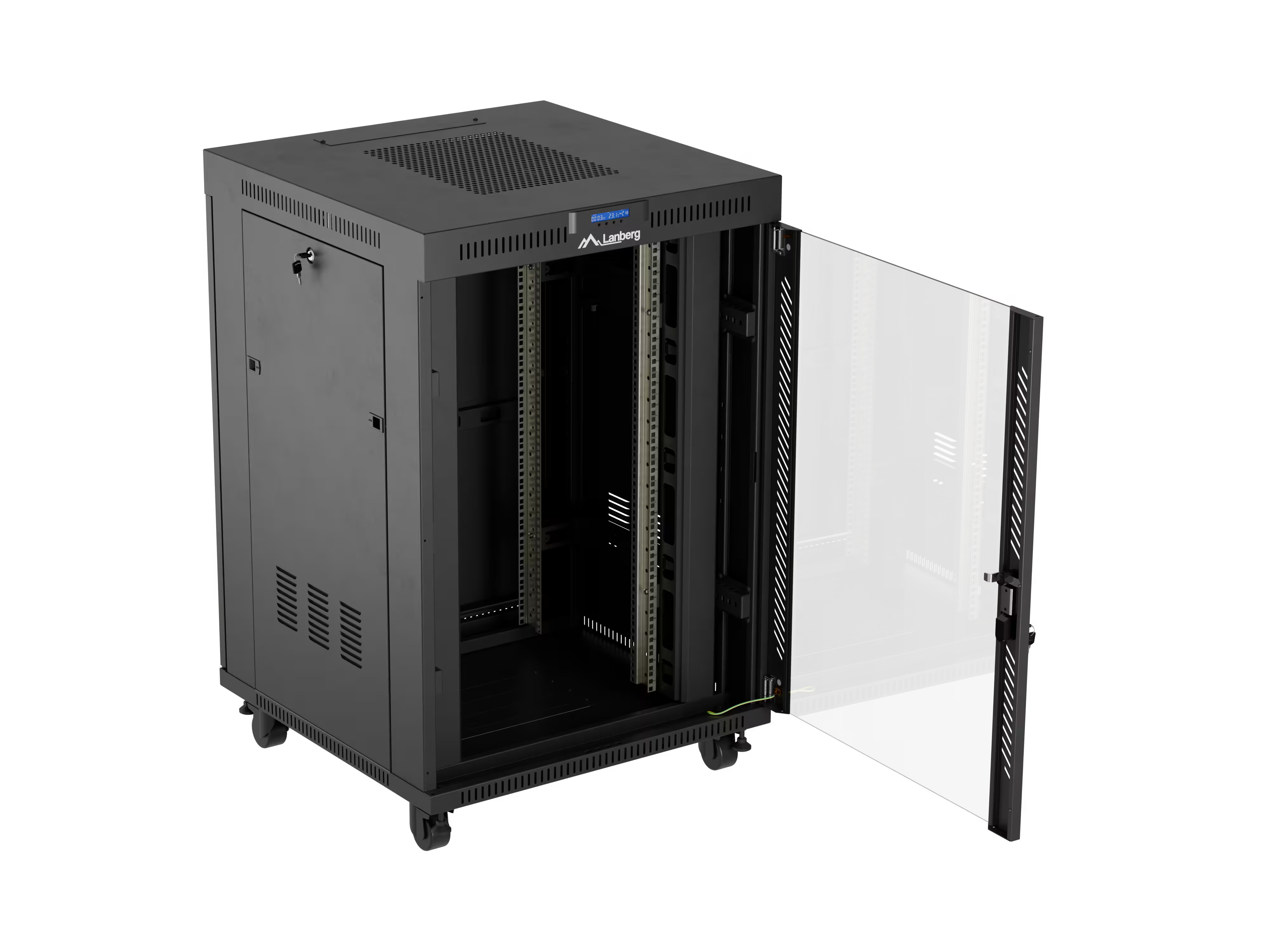

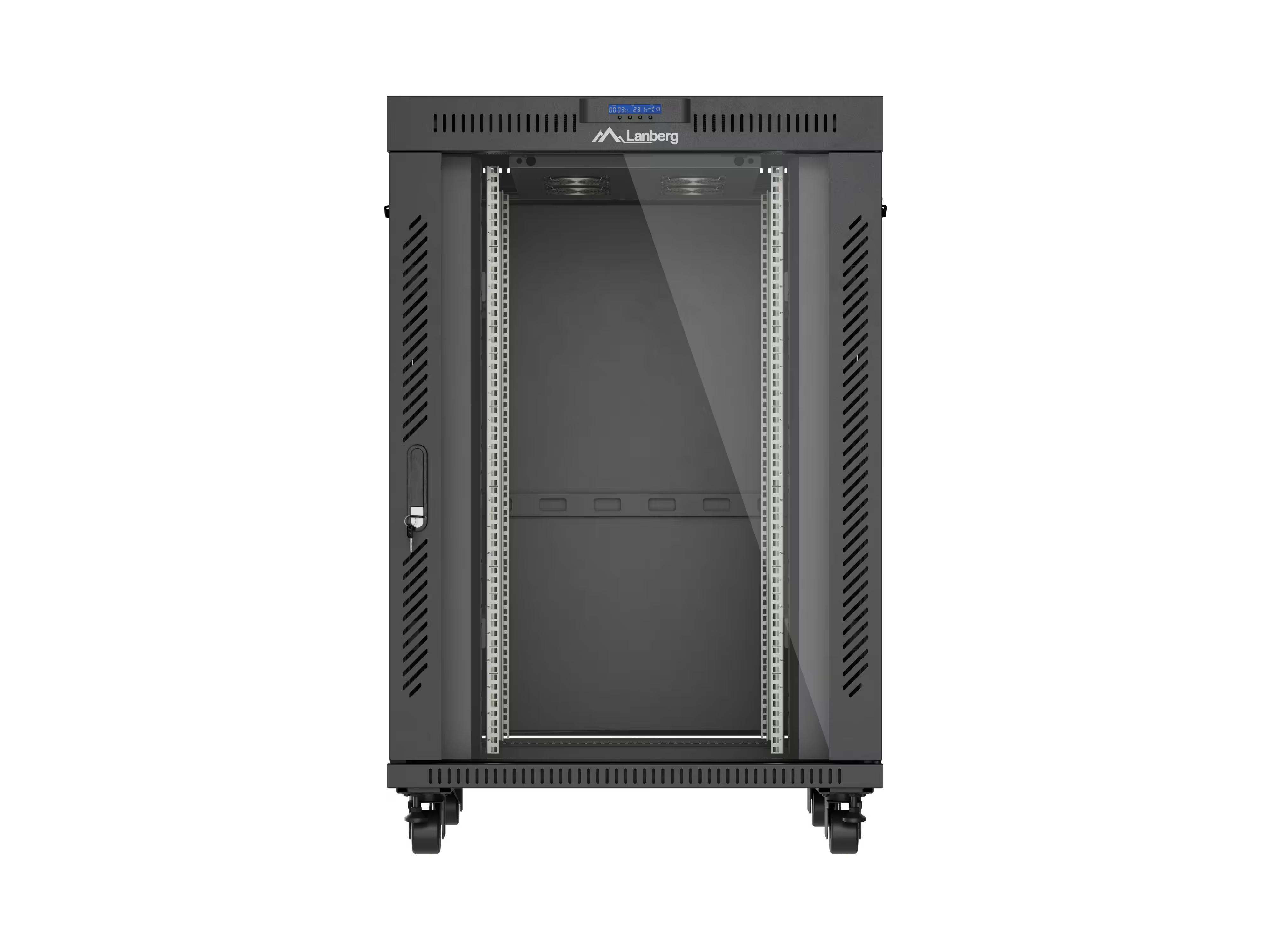

Porta Frontal em Vidro Temperado

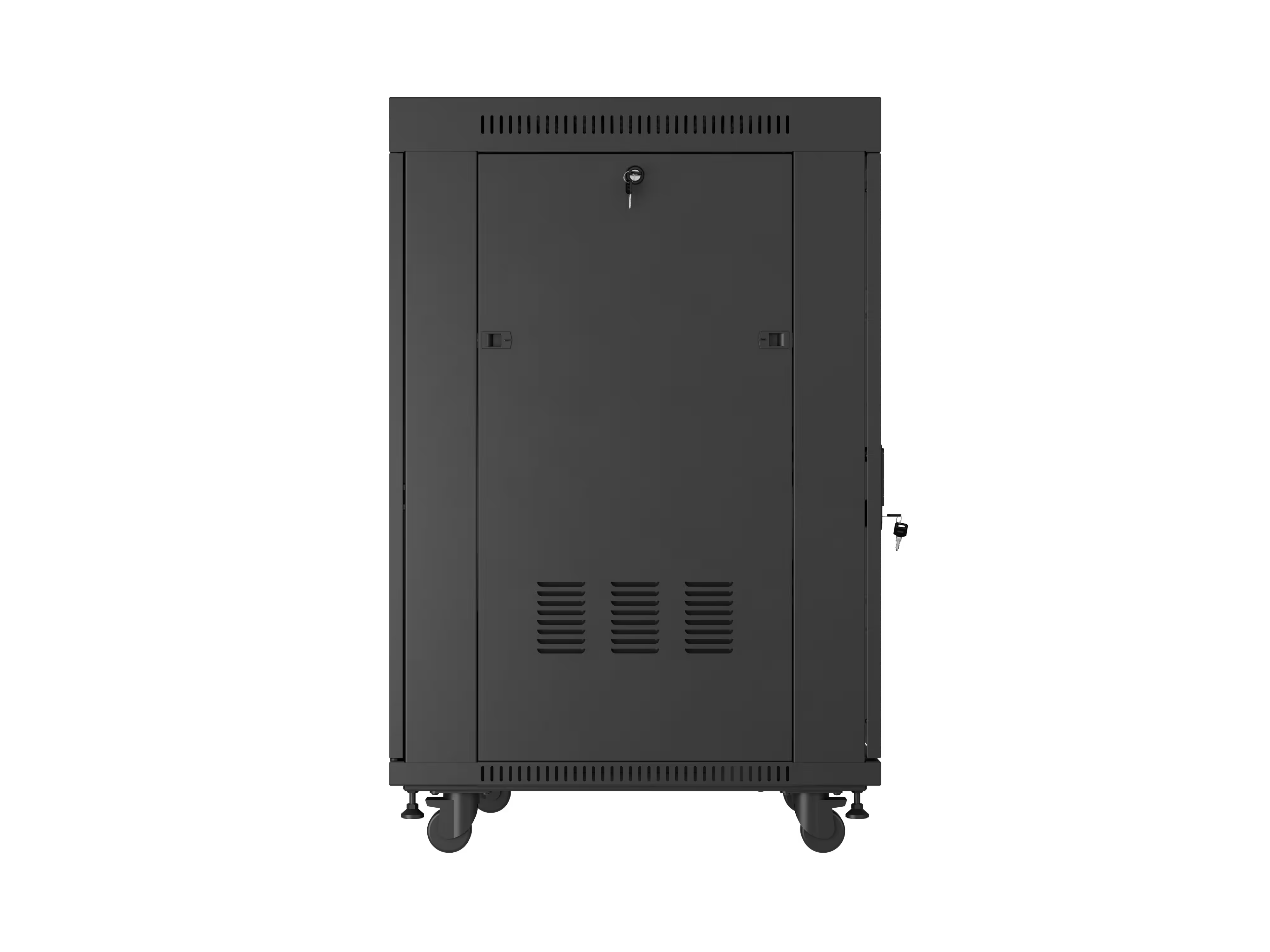

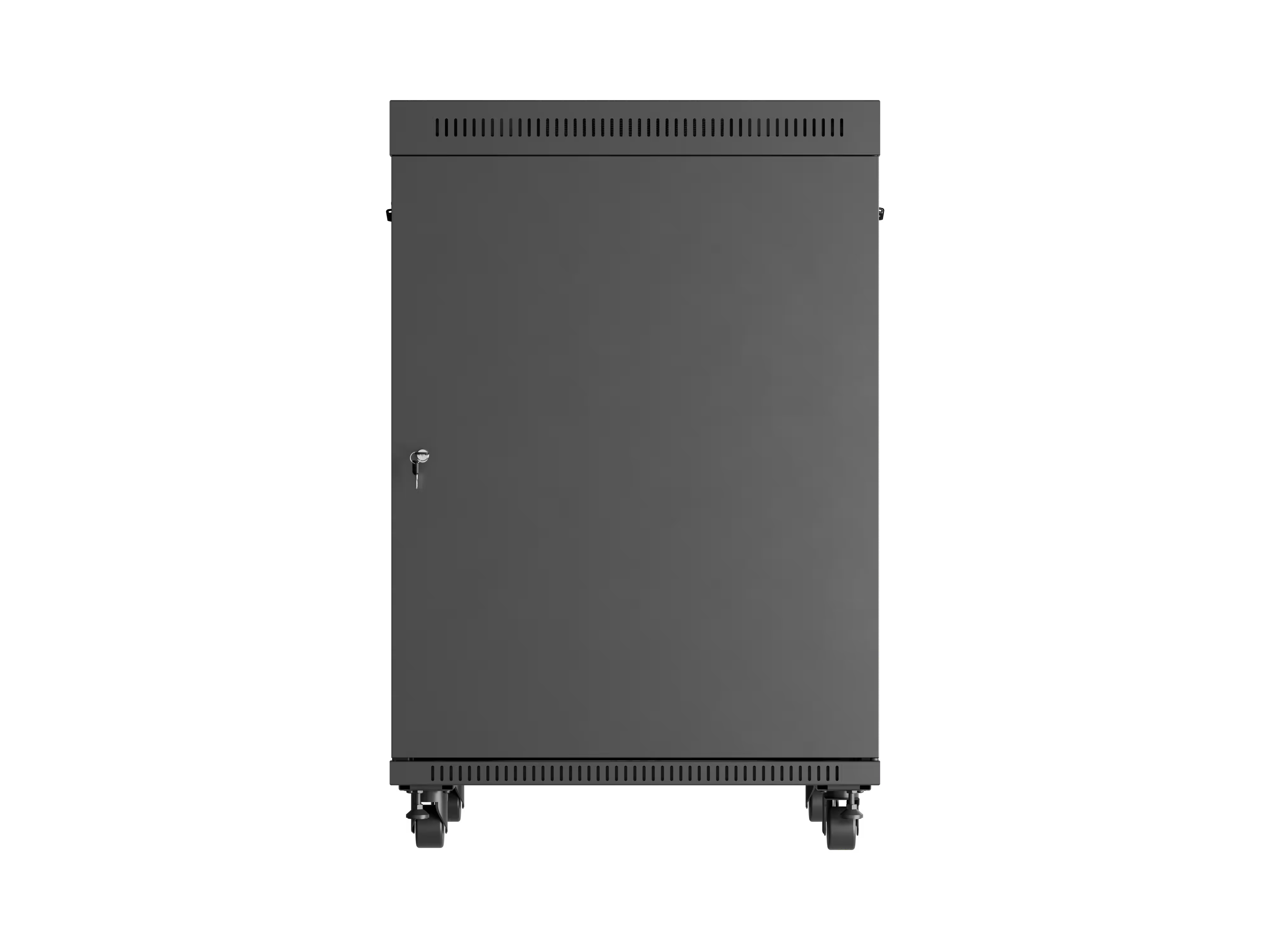

A porta frontal de folha única utiliza vidro temperado de 5 mm e permite observar o interior sem abrir o armário. O ângulo máximo de abertura é de 215°, sujeito ao espaço disponível em redor. A porta traseira é metálica e os acessórios incluem fechaduras frontal, traseira e laterais.

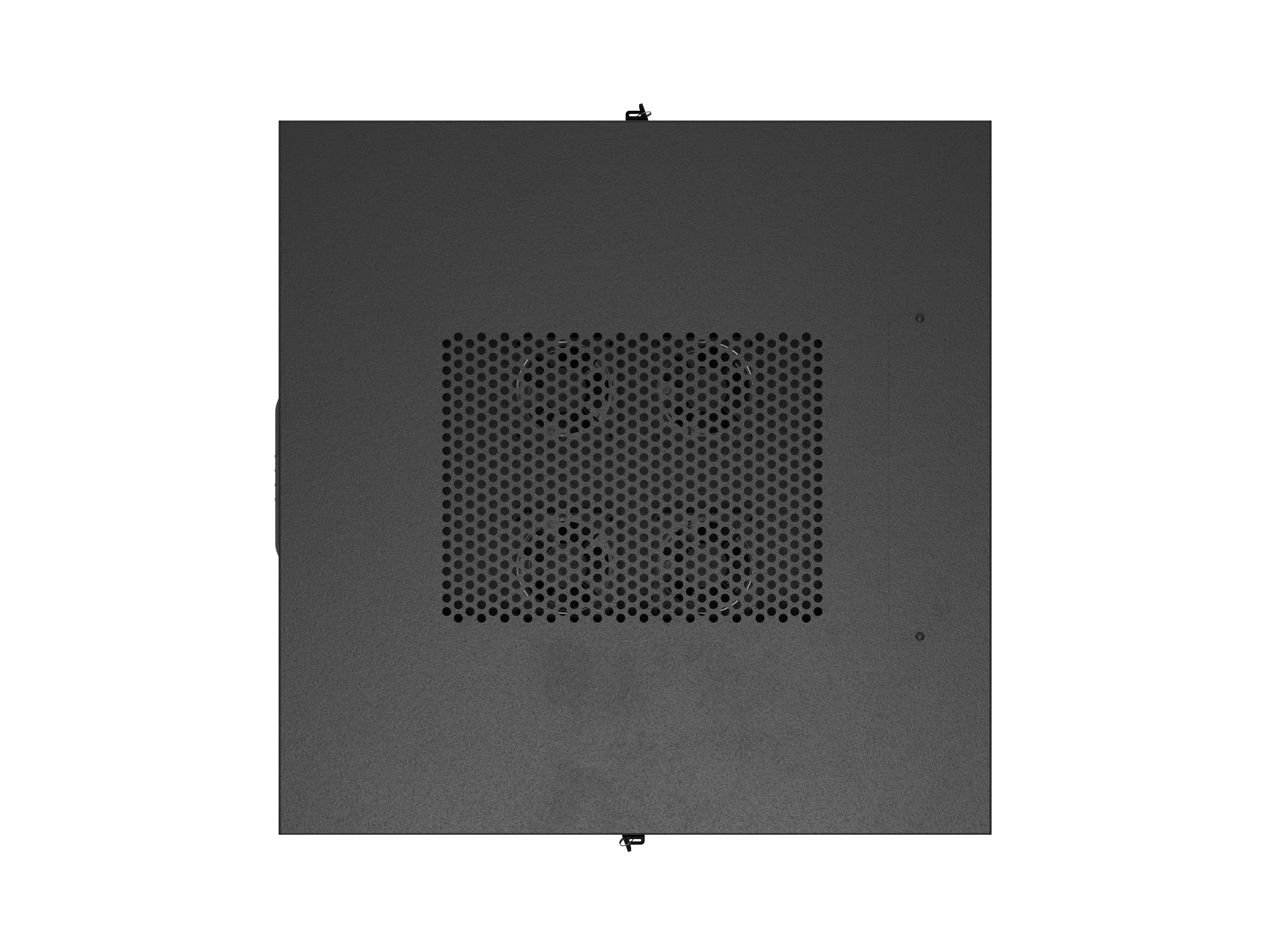

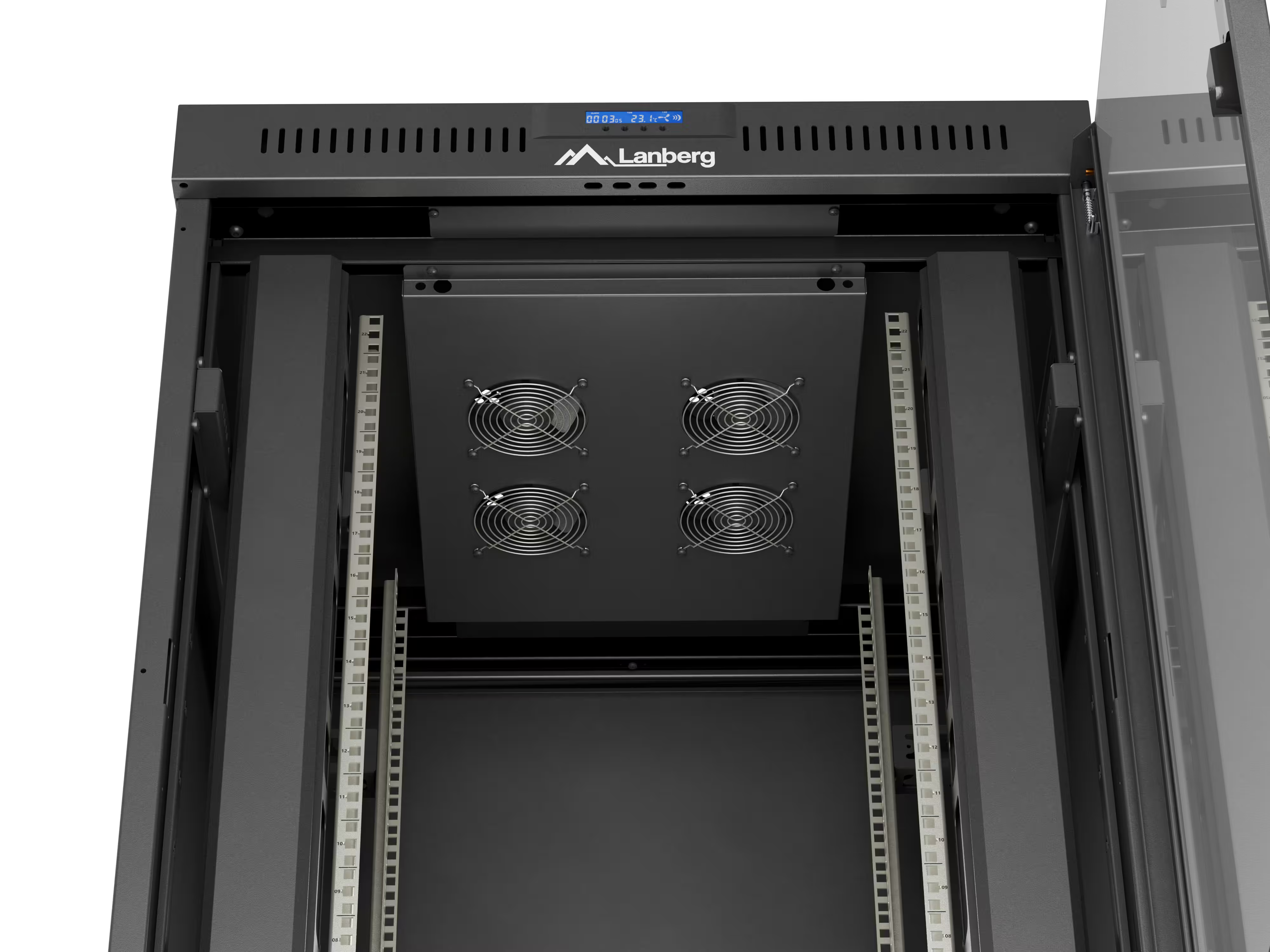

Painel com Quatro Ventiladores Incluído
Inclui um painel de ventilação com quatro ventiladores e termóstato, dispondo também de painel LCD. Estes elementos apoiam a ventilação e o controlo local, sem substituir o dimensionamento térmico dos equipamentos ou o arrefecimento adequado da sala. Os dados fornecidos não detalham os parâmetros apresentados no LCD.
Gestão Vertical de Cabos
Os dois painéis verticais de gestão de cabos incluídos ajudam a organizar os percursos e a facilitar o acesso aos equipamentos. Planeie as folgas e os raios de curvatura de acordo com a cablagem utilizada, evitando obstruir a circulação de ar.
Carga Estática Máxima de 1200 kg
A carga estática máxima indicada é de 1200 kg, mediante montagem e apoio adequados. Não corresponde à capacidade de deslocação sobre rodas nem à carga admissível de cada acessório. Distribua o peso de forma segura e confirme a capacidade do pavimento e dos suportes utilizados.

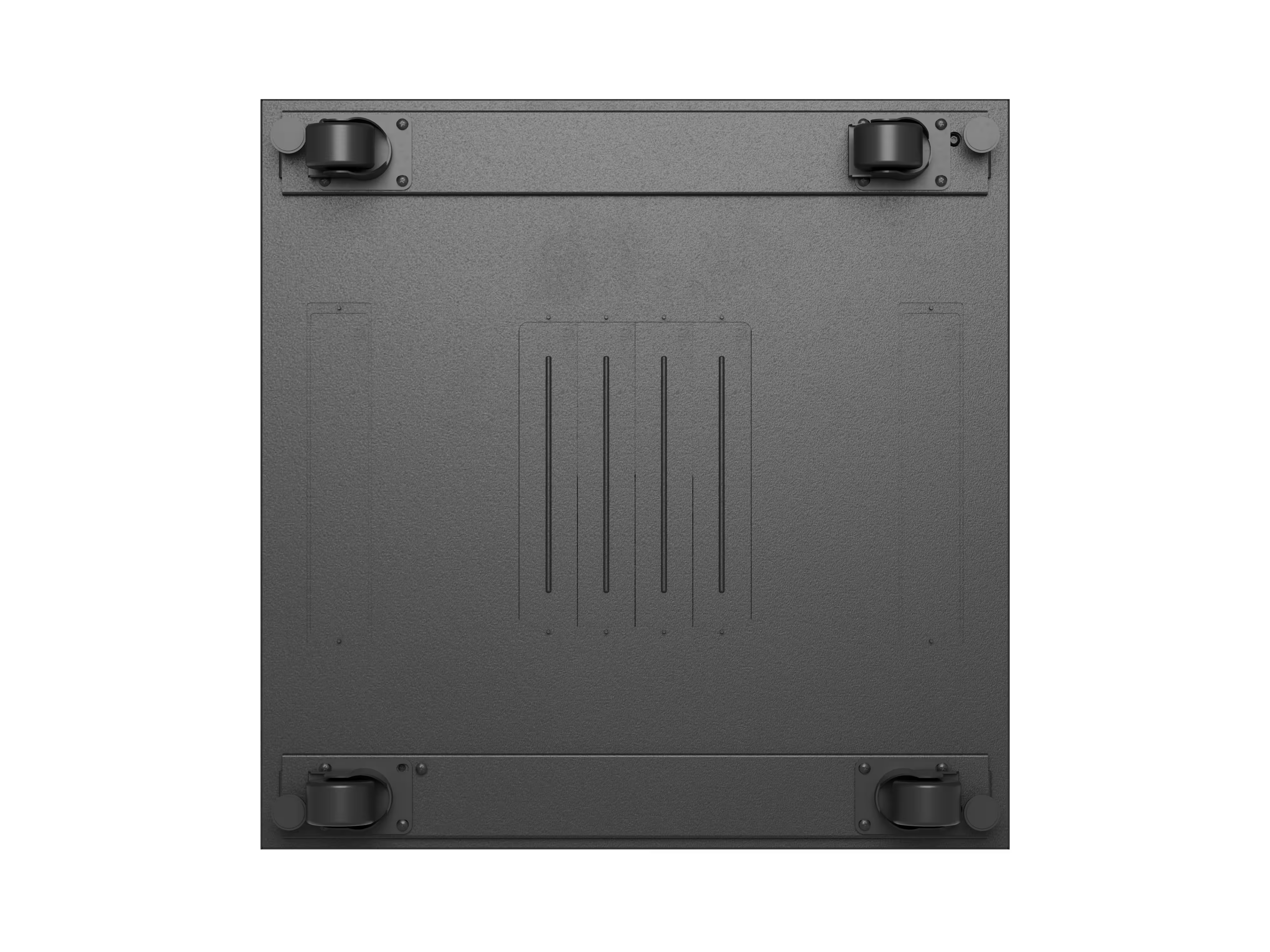

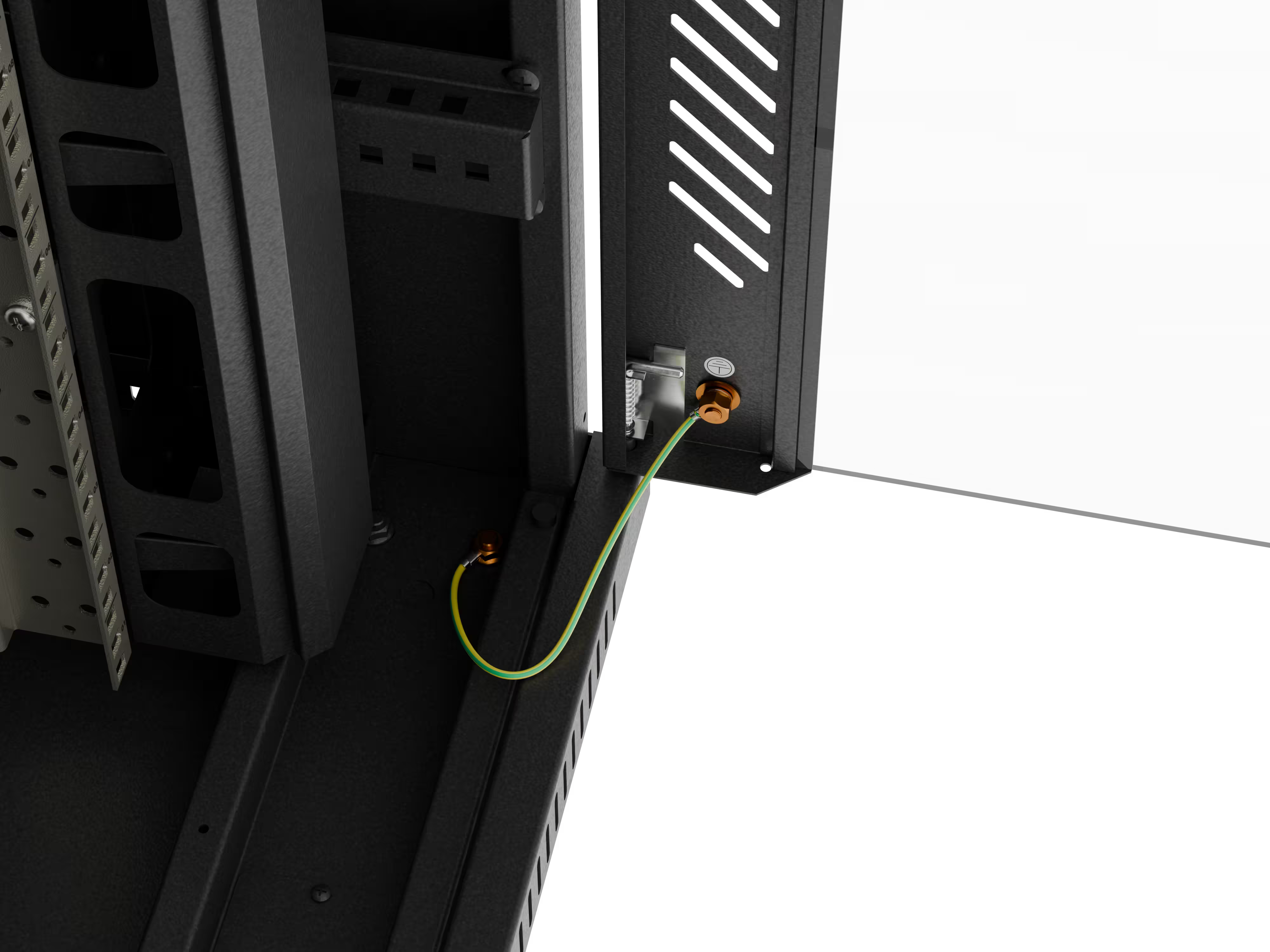

Pés, Rodas com Travão e Ligação à Terra
Inclui pés, rodas com travão, cabo de ligação à terra e parafusos M6. Os pontos de ligação à terra indicados abrangem a estrutura e as portas frontal e traseira. O peso do armário é de 85 kg, devendo o transporte e a montagem ser planeados em conformidade.

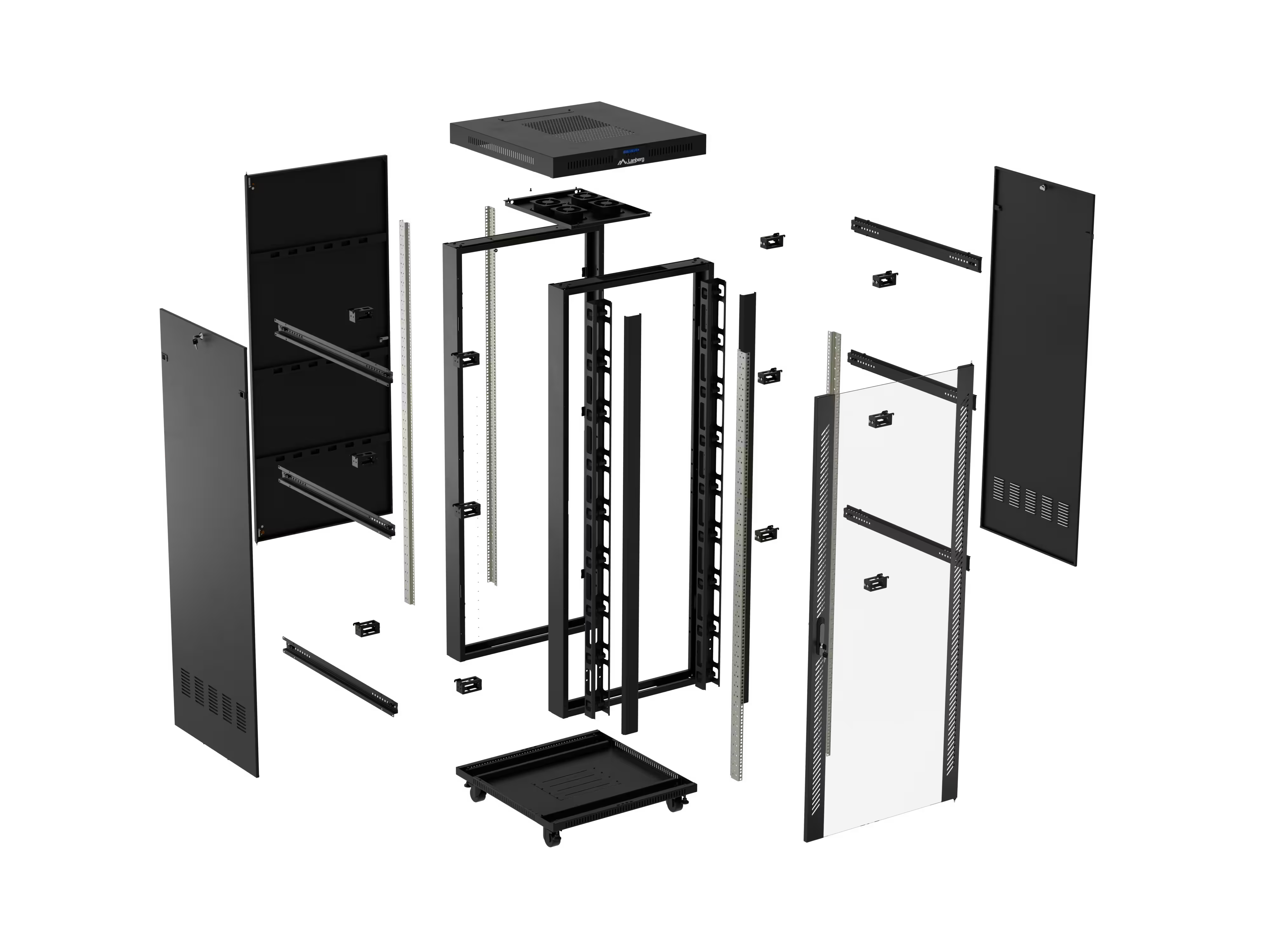

Automontagem e Proteção IP20
O formato Flat Pack permite montar o armário no local de instalação. Conclua a montagem e a estabilização antes de instalar os equipamentos. A classificação IP20 não oferece proteção contra água e não deve ser interpretada como resistência para utilização exposta às intempéries.
Ideal Para Quem?
Instaladores de Redes e Telecomunicações
Para centralizar equipamentos compatíveis de 19 polegadas num armário de chão com 22U e organização vertical de cabos.
Salas Técnicas com Equipamento Compatível
Para projetos que necessitem de até 720 mm de profundidade de trabalho, mediante verificação das folgas e da montagem de cada equipamento.
Projetos com Montagem no Local
Para instalações que beneficiem de um armário fornecido desmontado, com painel de ventilação, termóstato e acessórios de organização incluídos.
FORMATO E CAPACIDADE
| Tipo de armário | De chão, independente |
|---|---|
| Tamanho | 19 polegadas |
| Altura em rack | 22U |
| Tipo de montagem | Automontagem |
| Profundidade de trabalho | 720 mm |
| Carga estática máxima | 1200 kg |
| Número de carris verticais | 4 |
PORTAS, VENTILAÇÃO E PAINEL
| Porta frontal | Vidro temperado |
|---|---|
| Porta traseira | Metal |
| Tipo de porta | Folha única |
| Ângulo máximo de abertura da porta frontal | 215° |
| Número de posições para ventiladores | 4 |
| Termóstato | Sim |
| Painel LCD | Sim |
ACABAMENTO E ESPESSURAS
| Cor | Preto |
|---|---|
| Cor RAL | RAL 9004 |
| Classificação de proteção | IP20 |
| Espessura da porta frontal | 5 mm |
| Espessura da porta traseira | 1 mm |
| Espessura dos painéis superior e inferior | 1,5 mm |
| Espessura dos painéis laterais | 1,2 mm |
| Espessura das calhas de montagem | 2 mm |
| Espessura da estrutura | 1,5 mm |
| Espessura da chapa dos restantes elementos | 1,5 mm |
DIMENSÕES E PESO
| Profundidade | 800 mm |
|---|---|
| Largura | 800 mm |
| Altura | 1239 mm |
| Peso | 85 kg |
NORMAS E LIGAÇÃO À TERRA
| Normas indicadas | ANSI/EIA RS-310-D DIN 41491/Parte 1 DIN 41494/Parte 7 ETSI IEC 297-2:1982 |
|---|---|
| Ligação à terra | Porta frontal Porta traseira Estrutura |
ACESSÓRIOS INCLUÍDOS
| Acessórios | Cabo de ligação à terra Rodas com travão Pés Painel de ventilação com 4 ventiladores 2 × painéis verticais de gestão de cabos Parafusos M6 Termóstato Fechadura frontal Fechadura traseira Fechos laterais |
|---|
