Detalhes do Produto
A Base da Sua Rede. Desempenho CAT 6.

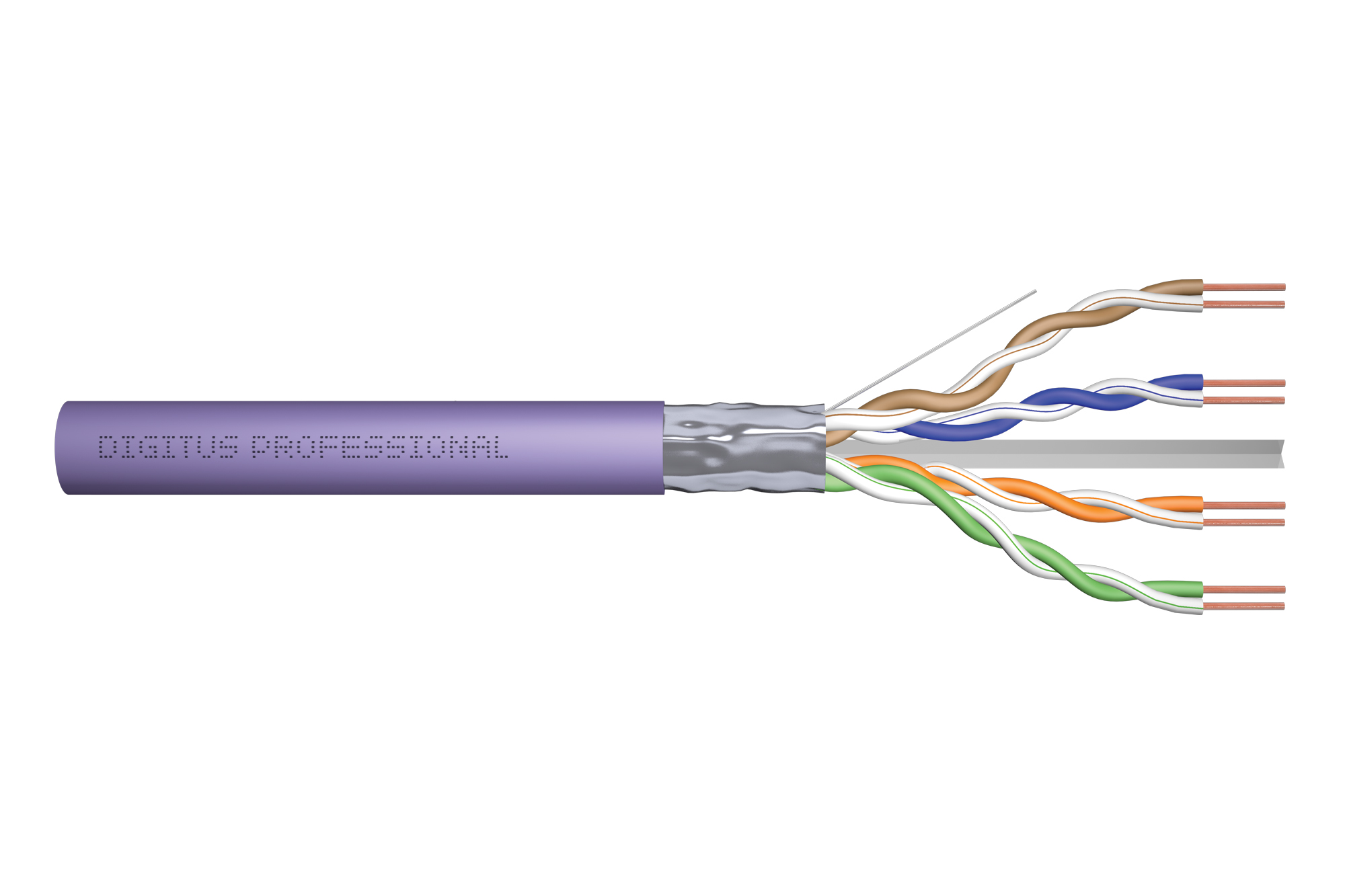

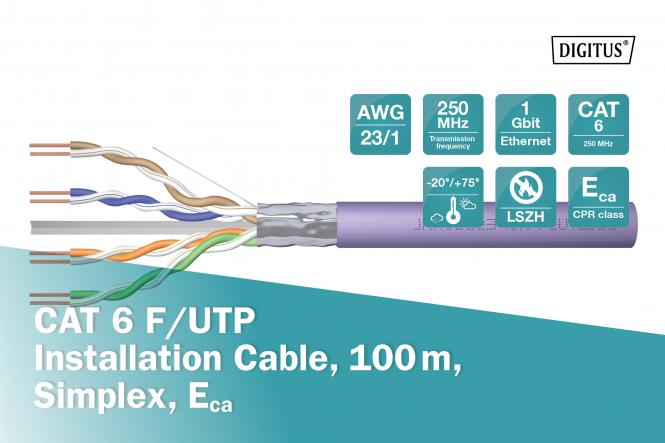

O cabo de instalação DK-1623-VH-1 da Digitus é a solução "high-end" para o cabeamento estruturado da sua rede. Esta caixa de 100 metros ("paper box") contém cabo CAT 6 (250 MHz) com condutor sólido (AWG 23/1) 100% Cobre. A blindagem F-UTP (folha de alumínio geral) e o revestimento LSZH (CPR Eca) garantem uma rede 1GbE fiável, segura e pronta para PoE.
Porquê Escolher o DK-1623-VH-1?
Condutor Sólido 100% Cobre (AWG 23/1)
Este é um cabo de instalação (condutor sólido), não um patch cord (multifilar). O condutor de cobre sólido (AWG 23/1) oferece um desempenho de sinal superior em distâncias (até 100m) e é a escolha obrigatória para Power over Ethernet (PoE), minimizando perdas e aquecimento.
Blindagem F-UTP (Foil Shielding)
O cabo possui uma blindagem geral (F-UTP) com uma folha de alumínio ("Aluminum foil, 100% coverage") e fio de dreno (drain wire). Isto protege os 4 pares entrançados contra interferências eletromagnéticas (EMI/RFI), ideal para instalações perto de cabos elétricos.
Segurança (LSZH e CPR Eca)

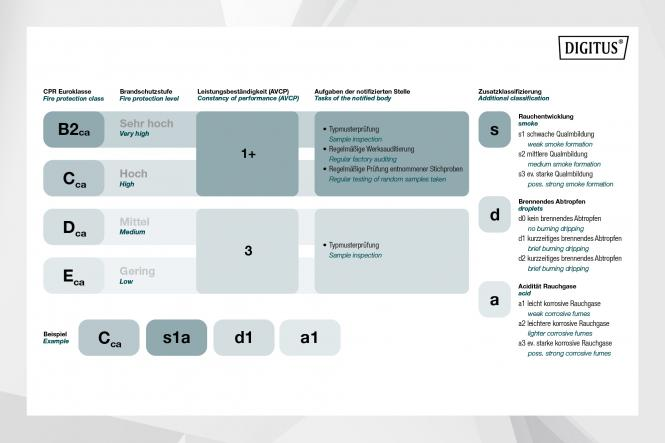

O revestimento exterior é LSZH (Low Smoke Zero Halogen) e cumpre a classe Eca da norma CPR (EN 50575). Em caso de incêndio, emite muito pouca fumaça e não liberta gases halogéneos tóxicos, sendo a escolha segura para instalações em edifícios públicos e escritórios.
Caixa de 100 Metros (Paper Box)
Fornecido numa caixa de 100 metros ("paper box") fácil de puxar. É o comprimento ideal para pequenos e médios projetos de escritório (SOHO) ou residenciais, sem grande desperdício.
Ideal Para Que Cenários?
Este cabo de instalação é a escolha ideal para:
Cabeamento Estruturado (Horizontal)

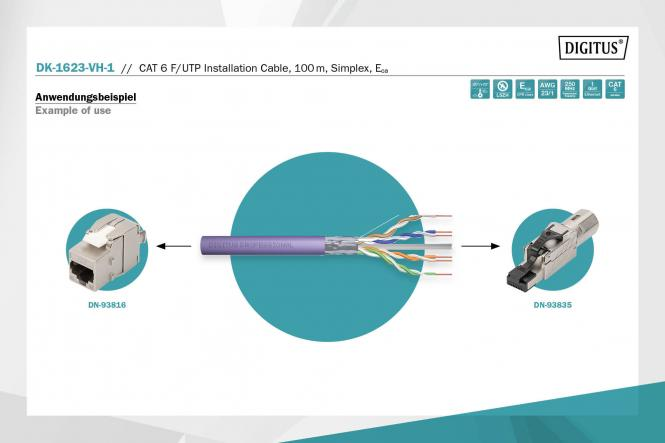

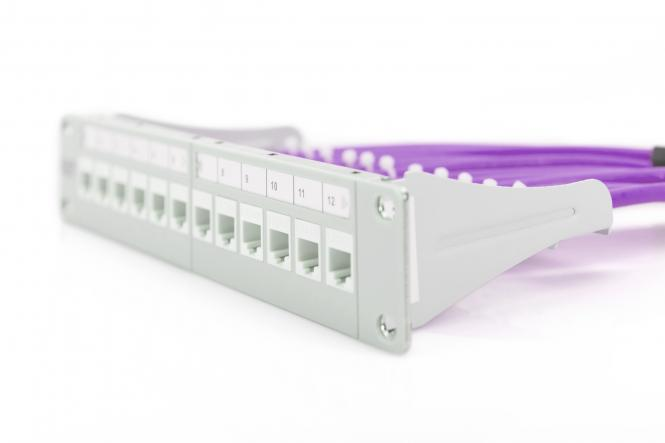

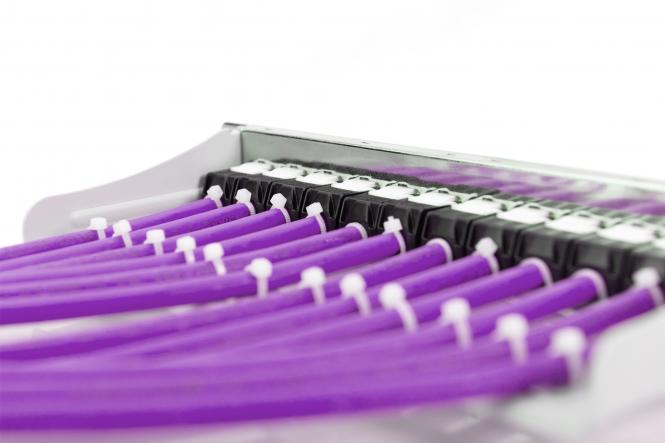

A aplicação principal. Perfeito para passar em calhas e tetos falsos, ligando o patch panel no armário rack às tomadas de rede (jacks) nas paredes.
Instalações PoE (Câmaras e APs)
O condutor sólido AWG 23/1 torna-o a escolha ideal para alimentar dispositivos PoE, como câmaras de videovigilância (IP) e pontos de acesso (AP) WiFi.
Redes 1GbE em Ambientes com Interferência
Graças à blindagem F-UTP, é uma escolha superior ao U/UTP em escritórios com muitas fontes de alimentação ou calhas partilhadas com cabos elétricos.

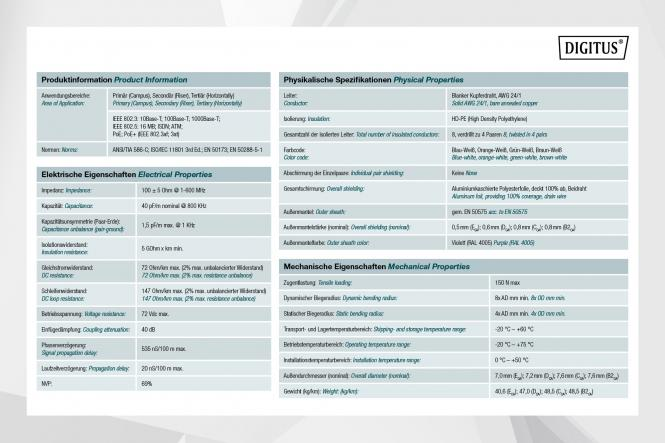

Geral e Desempenho
| Sortido | Twisted Pair Installation Cables |
|---|---|
| Categoria | CAT 6 |
| Largura de Banda | 250 MHz |
| Aplicação | 1GBit Ethernet |
| Suporte PoE | Sim (Power over Ethernet) |
| Comprimento | 100 m (paper box) |
| CPR | Eca (acc. to EN 50575) |

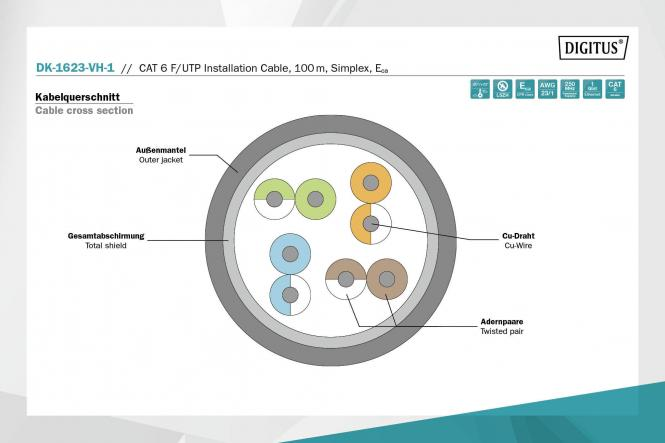

Estrutura e Materiais
| Condutor | Cobre nu recozido, sólido AWG 23/1 |
|---|---|
| Isolamento | HD-PE (High Density Polyethylene) |
| Total de Condutores | 8, entrançados em 4 pares |
| Código de Cores | Azul-branco, laranja-branco, verde-branco, castanho-branco |
| Blindagem (Pares) | Nenhuma (None) |
| Blindagem (Geral) | F-UTP, Folha de alumínio (100% cobertura), fio de dreno |
| Revestimento Exterior | LSZH |
| Cor | Violeta (Purple) |
Propriedades Físicas e Mecânicas
| Diâmetro Total (Nominal) | 7.0 mm (Eca) |
|---|---|
| Peso (kg/km) | 46 kg (Eca) |
| Carga de Tensão | 150N máx. |
| Raio de Curvatura Dinâmico | 8x AD mm min. |
| Raio de Curvatura Estático | 4x AD mm min. |
| Temp. de Instalação | 0 °C a +50 °C |
| Temp. de Operação | -20 °C a +75 °C |
| Temp. de Armazenamento | -20 °C a +60 °C |

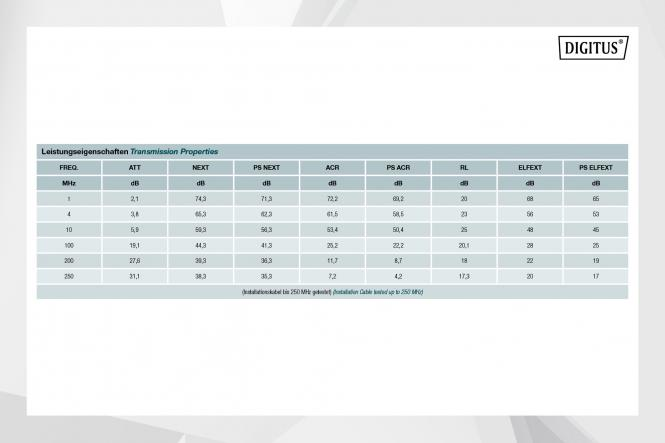

Propriedades Elétricas (a 20°C)
| Impedância | 100±5 Ohm @ 1-250 MHz |
|---|---|
| Capacitância | 45 pF/m nominal @ 800 Hz |
| Resistência DC (Loop) | 147 Ohm/km máx. |
| Resistência de Isolamento | 5 GOhm x km min. |
| Atenuação de Acoplamento | 40 dB |
| NVP | 69% |
| Atraso de Propagação | 535 nS/100 m máx. |
| Desvio de Atraso | 20 nS/100 m máx. |
