Detalhes do Produto
Organize a Sua Rede com Blindagem e Formato Compacto.

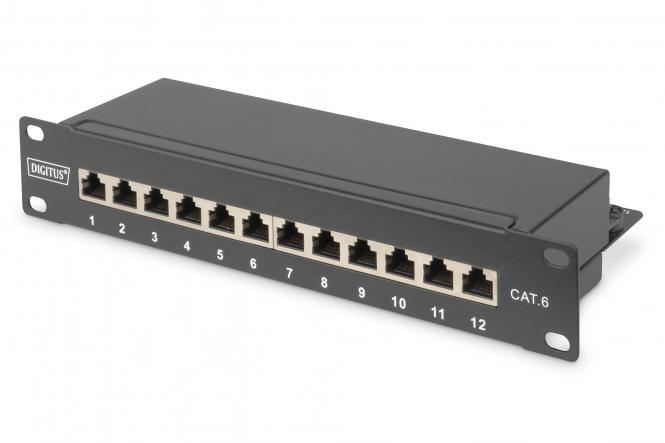

O Digitus DN-91612S é um painel de distribuição CAT 6, Classe E, blindado, para montagem em bastidores de 10 polegadas. Com formato de 1U e acabamento preto RAL 9005, permite organizar as terminações da cablagem de rede num espaço compacto, com suporte para aplicações até 250 MHz e 1GBase-T.
Porquê Escolher o Digitus DN-91612S?

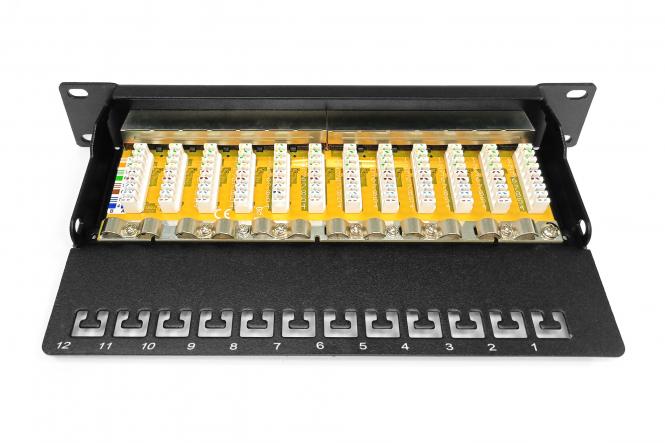

Terminação LSA com Código de Cores

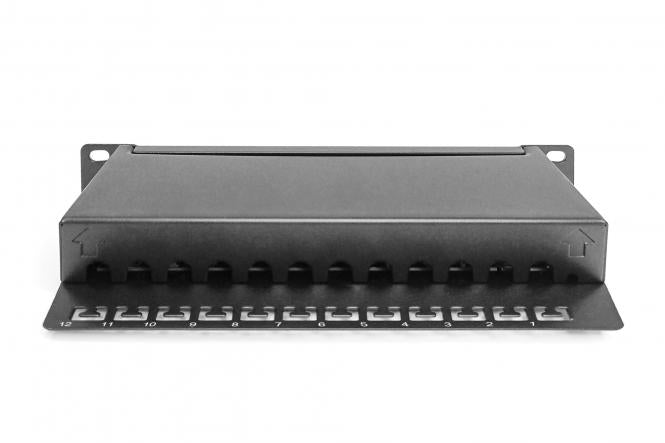

As réguas LSA identificadas segundo os esquemas EIA/TIA 568 A e B facilitam a instalação dos condutores. A fixação dos cabos por abraçadeiras ajuda a manter a cablagem organizada no painel.
Blindagem de 360°

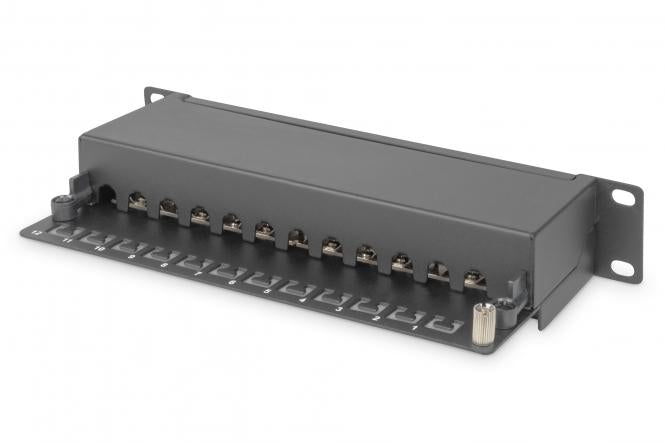

A cobertura de blindagem de 360° e a ligação central de terra permitem integrar o painel numa instalação de cablagem blindada. O fio de terra não está incluído.
Montagem em Bastidores de 10″

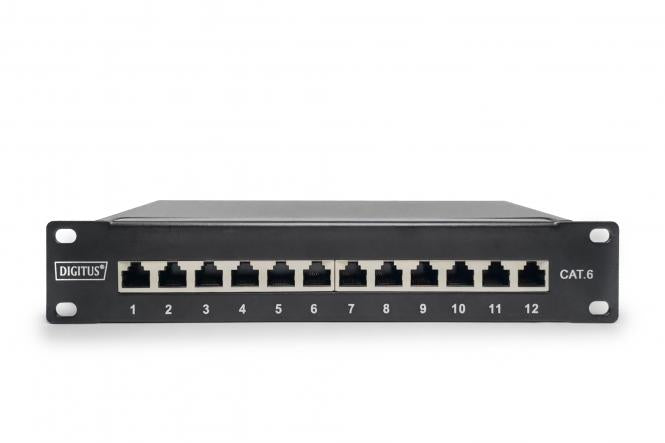

Concebido para armários de 254 mm, o formato de 1U adapta-se a infraestruturas compactas. As tomadas RJ45 8P8C permitem organizar as ligações frontais da rede.
Compatibilidade com Cablagem de Rede
Os contactos IDC aceitam condutores sólidos e multifilares de 22 a 26 AWG. O painel enquadra-se nas normas ISO/IEC 11801, EN 50173-1 e EIA/TIA 568-C indicadas nas especificações técnicas.
APLICAÇÃO E NORMAS
| Área de aplicação | Até 250 MHz, 1GBase-T |
|---|---|
| Normas | ISO/IEC 11801, 3.ª edição; EN 50173-1; EIA/TIA 568-C |
PROPRIEDADES GERAIS
| Montagem | Adequado para montagem em armários de 254 mm (10″) |
|---|---|
| Conectores | RJ45 fêmea, 8P8C |
| Instalação dos cabos | Através de réguas LSA com código de cores segundo EIA/TIA 568 A e B |
| Fixação dos cabos | Com abraçadeiras inteligentes |
| Ligação de terra | Central |
| Cobertura da blindagem | 360° |
PROPRIEDADES MECÂNICAS
| Material da caixa | Aço laminado a frio galvanizado de 1,5 mm, segundo EN1.4301, UNS S30400, AISI 304 e LMSAD110 |
|---|---|
| Material das tomadas RJ45 | ABS UL 94V-0 |
| Contactos das tomadas RJ45 | Bronze fosforoso estanhado, com contactos banhados a ouro de 0,5 μ |
| Blindagem RJ45 | Bronze estanhado |
| Terminal LSA | Krone LSA+, UL 94V-2, bronze fosforoso zincado |
| Fio de terra | Não incluído |
| Placa de circuito | FR4, UL 94V-0 |
PROPRIEDADES FÍSICAS E ELÉTRICAS
| Força de inserção | Máximo de 30 N (IEC 60603-7-5) |
|---|---|
| Força de retenção | 7,7 kg entre a tomada e a ficha |
| Temperatura de funcionamento | -20 °C a +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C) |
| Ciclos de acoplamento das tomadas | > 750, segundo ISO/IEC 11801 e IEC 60603-7-5 |
| Ciclos dos terminais | > 200, segundo ISO/IEC 11801 e IEC 60603-7-5 |
| Secção dos condutores IDC | 22–26 AWG, condutores sólidos e multifilares |
| Resistência de isolamento | > 500 MΩ |
| Resistência de contacto | < 20 mΩ |
| Rigidez dielétrica | 1000 VDC (contacto/contacto); 1500 VDC (contacto/terra) |
